CCM3305S芯片簡介

1 概述

        CCM3305S芯片采用國內具有自主知識產權的32位CPU安全內核CS0進行設計，具有低功耗、高性能、多功能及高安全性等特點。芯片集成了多種加密引擎模塊、可廣泛應用于移動支付、安全存儲和數據實時加密等應用領域。典型工作頻率100MHz。



2 功能特點

  2.1 CPU特征

l  低功耗 32 位 RISC 核芯，高度優化的 3 級流水線

l  支持字節、半字、字內存訪問

l  支持中斷嵌套

l  支持單周期 32 位×32 位硬件整數乘法器陣列、3~13 周期硬件整數分頻器陣列

l  存儲器保護單元 MPU

l  低功耗高性能

l  支持 Cache

l  定時模塊 EPT

  2.1   片上存儲資源

l  256K 字節SRAM

l  48K 字節ROM

l  1M 字節EFLASH，最少擦除次數10萬次

  2.3   內部模塊

l  DMA/EDMA

l  2個定時器（PIT32bit）

l  看門狗（WDT）

l  計時器（TC）

l  實時時鐘（RTC）

l  嵌套矢量中斷控制器(NVIC)

  2.4   安全特性

l  公鑰算法引擎

-            1024bit RSA

-            2048bit RSA

-            256bit SM2

l  對稱算法引擎

-            DES/3DES支持ECB/CBC模式

-            AES支持ECB/CBC/CFB/OFB/CTR模式

-            SM4支持ECB/CBC/CFB/OFB/CTR模式

l  摘要算法引擎

-            SM3

-            SHA-0/ SHA-1/ SHA-224/ SHA-256

l  CRC

-            支持CRC32/ CRC16/ CRC8

-            支持DMAC操作

l  存儲保護機制

-            面向應用的存儲分區，硬件支持各分區之間的安全隔離

-            總線加擾

l  真隨機數發生器，符合FIPS 140-2標準和國家商密標準

l  安全檢測與防護單元

-            電壓異常檢測單元

-            光照異常檢測單元

-            電源毛刺檢測單元

-            支持金屬屏蔽保護

-            溫度異常檢測單元

-            頻率異常檢測單元

-            支持時鐘和復位脈沖過濾

-            安全優化布線

  2.5   其他特性

l  每一顆產品具有唯一序列號

l  主電輸入電壓1.62V~5.5V

l  自帶LDO電源輸出

l  典型功耗120uA/MHz

l  靜態功耗0.3uA

l  支持內部上電復位和外部復位

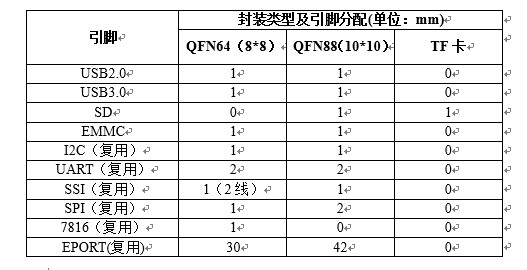

  3 封裝形式



4 產品資質

l  商用密碼產品認證安全芯片二級

5 典型應用

      l  加密TF卡

l  U盤KEY

l  移動支付

l  數據加密

5 技術支持

      • 完整的開發環境

      • 豐富的驅動庫

      • 完善的應用解決方案
