CCM4202S芯片簡介

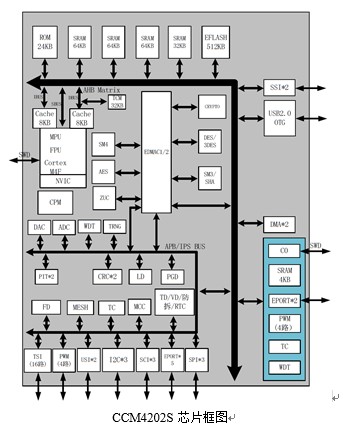

1  概述

CCM4202S安全芯片采用分立的Cortex-M4與C*Core C0內核進行設計，具有極低功耗、高性能、多功能及高安全性等特點，安全級別達到EAL5+和國密二級水平，支持阿里ID2安全芯片和應用規范，可廣泛應用于指紋模組，智能門鎖，MPOS等產品中，以及網上銀行、移動支付、數據安全、保密通信、版權控制和智能電網等領域。典型工作頻率120MHz。

2  M4 功能特點

2.1   CPU特性

l  32位高性能核Cortex-M4F

l  工作頻率120MHz

l  支持DSP指令

l  支持單精度浮點單元(FPU)

l  存儲器保護單元MPU

l  16KB Cache

l  外部總線支持8bit/16bit/32bit訪問

l  支持硬件安全訪問控制外圍組件訪問受控

l  嵌套矢量中斷控制器(NVIC)：低延遲、低抖動中斷響應

l  低功耗高性能

2.2   片上存儲資源

l  224K字節 SRAM+32K字節 TCM SRAM

l  24K 字節ROM

l  512K 字節EFLASH，512字節/Page，最少擦除次數10萬次

2.3   內部模塊

l  DMA/EDMA

l  2個定時器（PIT32bit）

l  看門狗（WDT）

l  計時器（TC）

l  實時時鐘（RTC）

l  嵌套矢量中斷控制器(NVIC)

2.4   安全特性

l  公鑰算法引擎

-            1024bit RSA

-            2048bit RSA

-            256bit SM2

l  對稱算法引擎

-            DES/3DES支持ECB/CBC模式

-            AES支持ECB/CBC/CFB/OFB與CTR模式

-            SM4支持ECB/CBC/CFB/OFB模式

l  摘要算法引擎

-            SM3

-            SHA-0/ SHA-1/ SHA-224/ SHA-256/ SHA-384/ SHA-512

l  CRC

-            支持CRC32/ CRC16/ CRC8

-            支持DMAC操作

l  存儲保護機制

-            面向應用的存儲分區，硬件支持各分區之間的安全隔離

-            總線加擾

l  真隨機數發生器，符合FIPS 140-2標準和國家商密標準

l  安全檢測與防護單元

-            電壓異常檢測單元

-            光照異常檢測單元

-            電源毛刺檢測單元

-            支持金屬屏蔽保護

-            溫度異常檢測單元

-            頻率異常檢測單元

-            支持時鐘和復位脈沖過濾

-            安全優化布線

l  PCI認證支持

-            支持128 Byte的NVSRAM

-            支持4對開蓋檢測信號，動態/靜態檢測模式可配

-            支持電壓檢測

-            支持溫度檢測

-            支持自毀清零NVSRAM

2.5   其他特性

l  每一顆產品具有唯一序列號

l  主電輸入電壓1.62V~5.5V，PCI域輸入電壓2V~3.3V

l  自帶LDO電源輸出

l  典型功耗120uA/MHz

l  靜態功耗0.3uA

l  支持內部上電復位和外部復位

   3 C0 功能特點

3.1   CPU特性

l  32位RISC核CS0，高度優化的3級流水線

l 工作頻率8MHz

l  支持字節、半字、字內存訪問

l  支持中斷嵌套

l  全靜態設計以減少功耗

3.2   片上存儲資源

l  4K字節 SRAM

3.3   內部模塊

l  看門狗（WDT）

l  計時器（TC）

3.4   其他特性

l  獨立輸入電壓1.62V~5.5V

l  典型功耗50uA/MHz



l  靜態功耗0.3uA



4   封裝形式

5  產品資質

l  商用密碼產品認證安全芯片二級

l  中國網絡安全審查技術與認證中心EAL5+認證

l  終端安全芯片評估(符合PCI5.1)

6  典型應用

l  指紋模組

l  智能門鎖

l  POS機

l  動態二維碼終端

l  雙界面讀卡器

7  技術支持

l  完整的開發環境

l  豐富的驅動庫



l  完善的應用解決方案
